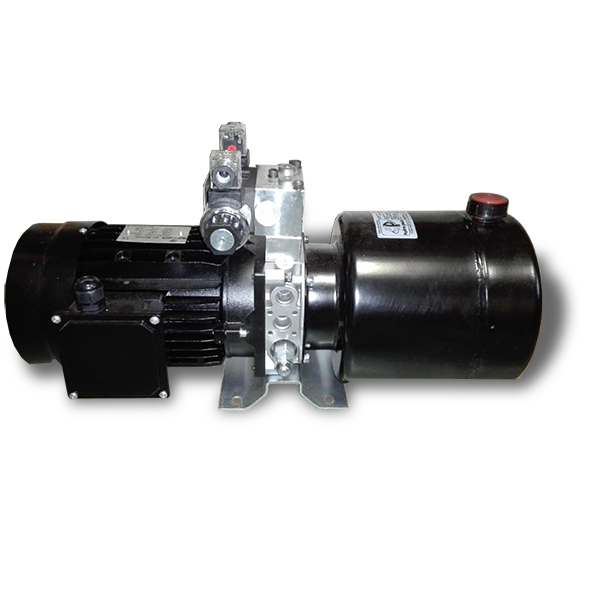

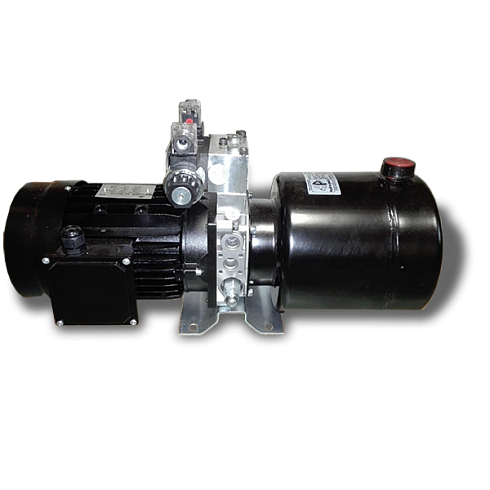

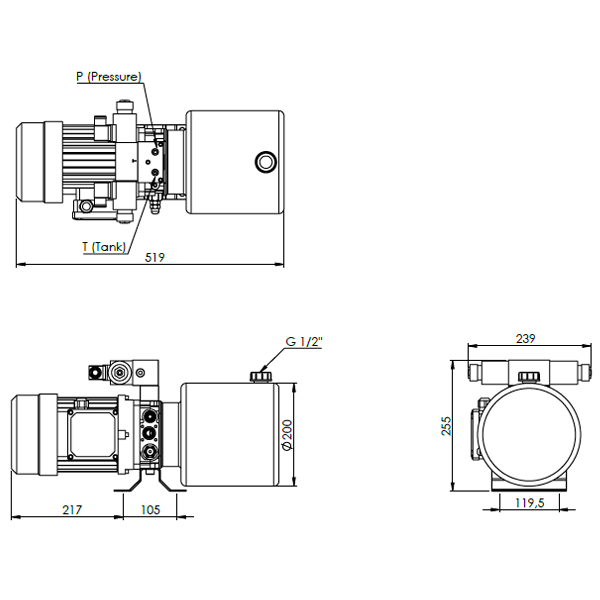

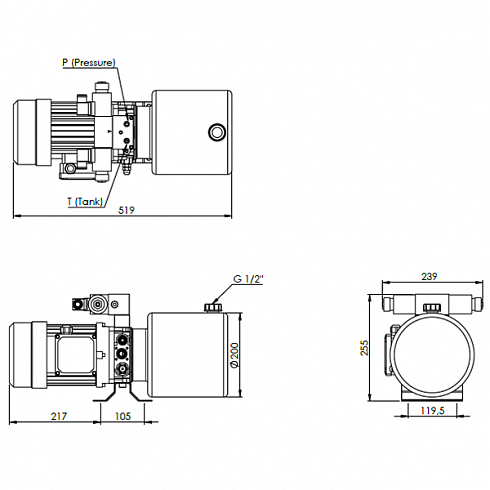

Гидростанция мини GSM 3-19-64-E

Мини гидравлическая станция в стандартной комплектации включает в себя:

• Электродвигатель переменного тока.
• Гидравлический насос шестерённого типа.
• Всасывающий фильтр.
• Масляный бак с заливной горловиной и сапуном.
• Монтажная плита с предохранительным клапаном под гидравлический распределитель стандарта CETOP 3.
• Гидравлический распределитель стандарта CETOP 3 с механическим или электрическим управлением.

Мини гидростанция. Описание.

Мини гидравлическая станция служит для преобразования электрической энергии в гидравлическую. К насосной станции могут подключаться различные рабочие органы: гидроцилиндры, гидромоторы, гидравлический инструмент и другое оборудование. Управление направлением движения потока рабочей жидкости в гидростанции осуществляется гидрораспределителем. Благодаря применению на мини маслостанции распределителя модульного типа достаточно просто осуществить сборку различных элементов гидравлической схемы таких как: гидрозамок, дроссель, тормозной клапан и д.р. В зависимости от типа распределителя установленного на гидравлической станции количество исполнительных механизмов может быть разным.

Гидростанция в стандартной комплектации готова к использованию. Для подключения электродвигателя станции высокого давления к сети переменного тока используйте провода, защитную и пусковую аппаратуру номинала соответствующего мощности электродвигателя и напряжению сети питания.

Гидравлическая станция должна эксплуатироваться в закрытом помещении  или под навесом, при положительных температурах, отсутствии брызг и струй воды, незначительном количестве пыли.

Электродвигатель «1», через демпфирующую муфту вращает гидронасос «2». Гидравлическая жидкость из бака «3», через всасывающий фильтр «4», поступает в гидравлический распределитель «5» и далее через рабочие порты «А» «В» к рабочим органам. Слив жидкости происходит через сливной фильтр «6». Предохранительный клапан «7» служит для предотвращения превышения максимально-допустимого давления в гидросистеме.

При схеме и способе управления распределителем указанным на рисунке, в нейтральном положении золотника (электромагниты выключены), жидкость из насоса проходит через нейтраль гидрораспределителя и через сливной фильтр сливается в бак. Рабочие каналы «А» и «В» в нейтральном положении заперты и самопроизвольное перемещение рабочих органов гидродвигателя не возможно. Однако, если на гидродвигатель действуют сильные нагрузки или его рабочие органы имеют большой вес, рекомендуется применение специальных удерживающих устройств, таких как гидрозамок или тормозной клапан.

При подачи напряжения на один из электромагнитов происходит смещение золотника и жидкость направляется в канал «А», затем в гидродвигатель и через канал «В» и сливной фильтр сливается в бак. Обратный ход осуществляется включением другого электромагнита распределителя. Во время рабочих перемещений давление в гидросистеме ограничивается давлением настройки предохранительного клапана.

Обратный клапан, установленный на напорной гидролинии, закрыват слив жидкости через гидронасос при отключении питания электродвигателя.

Минигидростанция может быть доукомплектованна обратным клапаном, предотвращающим сброс давления через гидронасос.

Гидростанция управляется при помощи гидравлического распределителя который имеет одну или несколько секций. Количество секций и номера схем распределителя зависит от технического задания на мини гидравлическую станцию.
