Давление: 30 МПа
По техническому заданию возможно изменение комплектации гидравлической станции и схемы гидрораспределителя.

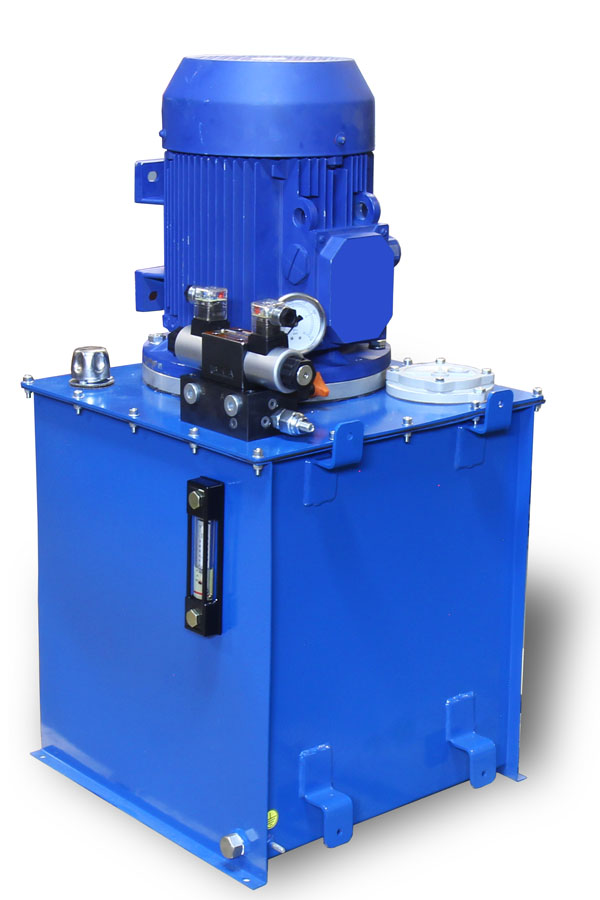

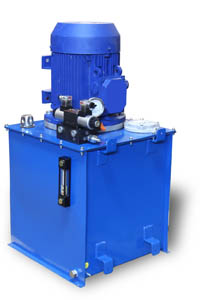

комплектующие
- Электродвигатель переменного тока.
- Гидравлический насос шестерённого типа.
- Всасывающий фильтр.
- Масляный бак с сливным фильтром, указателем уровня и температуры масла, заливной горловиной с заливным фильтром и сапуном.
- Монтажная плита с предохранительным клапаном под гидравлический распределитель стандарта CETOP 3.
- Гидравлический распределитель стандарта CETOP 3 с механическим или электрическим управлением.
Гидростанция. Описание.
Гидравлическая станция служит для преобразования электрической энергии в гидравлическую. К насосной станции могут подключаться различные рабочие органы: гидроцилиндры, гидромоторы, гидравлический инструмент и другое оборудование. Управление направлением движения потока рабочей жидкости в гидростанции осуществляется гидрораспределителем. Благодаря применению на маслостанции распределителя модульного типа достаточно просто осуществить сборку различных элементов гидравлической схемы таких как: гидрозамок, дроссель, тормозной клапан и д.р. В зависимости от типа распределителя установленного на гидравлической станции количество исполнительных механизмов может быть разным.
Гидростанция в стандартной комплектации готова к использованию. Для подключения электродвигателя станции высокого давления к сети переменного тока используйте провода, защитную и пусковую аппаратуру номинала соответствующего мощности электродвигателя и напряжению сети питания.
Гидравлическая станция должна эксплуатироваться в закрытом помещении или под навесом, при при положительных температурах, отсутствии брызг и струй воды, незначительном количестве пыли в.
Принципиальная схема гидравлической станции
Электродвигатель «1», через демпфирующую муфту вращает гидронасос «2». Гидравлическая жидкость из бака «3», через всасывающий фильтр «4», поступает в гидравлический распределитель «5» и далее через рабочие порты «А» «В» к рабочим органам. Слив жидкости происходит через сливной фильтр «6». Предохранительный клапан «7» служит для предотвращения превышения максимально-допустимого давления в гидросистеме.
При схеме и способе управления распределителем указанным на рисунке, в нейтральном положении золотника (электромагниты выключены), жидкость из насоса проходит через нейтраль гидрораспределителя и через сливной фильтр сливается в бак. Рабочие каналы «А» и «В» в нейтральном положении заперты и самопроизвольное перемещение рабочих органов гидродвигателя не возможно. Однако, если на гидродвигатель действуют сильные нагрузки или его рабочие органы имеют большой вес, рекомендуется применение специальных удерживающих устройств, таких как гидрозамок или тормозной клапан.
При подачи напряжения на один из электромагнитов происходит смещение золотника и жидкость направляется в канал «А», затем в гидродвигатель и через канал «В» и сливной фильтр сливается в бак. Обратный ход осуществляется включением другого электромагнита распределителя. Во время рабочих перемещений давление в гидросистеме ограничивается давлением настройки предохранительного клапана.
Гидростанция может быть доукомплектованна обратным клапаном, предотвращающим сброс давления через гидронасос.
Для управления гидромотором рекомендуется применение гидростанции с маслоохладителем.
Гидростанция управляется при помощи гидравлического распределителя который имеет одну или несколько секций. Количество секций и номера схем распределителя зависит от технического задания на гидравлическую станцию.
| Расход гидростанции, л/мин | 3.8 |
| Максимальное рабочее давление, МПа | 30 |
| Управление гидрораспределитем | электрическое 12V, 24V, 110V, 220V |
| Рабочий объём гидронасоса, см.куб | 2.56 |
| Частота вращения электродвигателя, об/мин | 1500 |
| Мощность электродвигателя, КВт | 2.2 |
| Тип электрической сети | 380 В, переменное |
