Выбор гидравлической станции высокого давления.
В этой статье рассмотрим основные моменты которые нужно учесть при выборе гидравлической станции.
Гидростанция – устройство которое преобразует любой вид энергии (потребляемая энергия) в энергию потока жидкости (полезная энергия). Под потребляемой энергией маслостанции подразумевается энергия электрического двигателя, двигателя внутреннего сгорания, мускульная сила (в случае применения ручного гидравлического насоса). Полезная энергия гидравлической станции – энергия потока жидкости, основными параметрами которой являются расход и давление.
Если гидростанция используется в помещении в к качестве приводного двигателя используется электрический. Наиболее распространённые – трёхфазные двигатели переменного тока.
Двигатели внутреннего сгорания применяются на маслостанции при использовании на открытых площадках, где нет возможности электрического питания.
Мускульная сила (ручной привод) используется в аварийных гидравлических станциях или гидростанциях с не большим расходом рабочей жидкости.
Основными параметрами гидравлической станции высокого давления являются расход гидравлической жидкости (Q) и давление создаваемое маслостанцией (P). Зная эти величины, легко посчитать гидравлическую мощность, а потом и мощность приводного агрегата.
Определение расхода и давления гидростанции при использовании в качестве гидродвигателя гидравлического цилиндра.

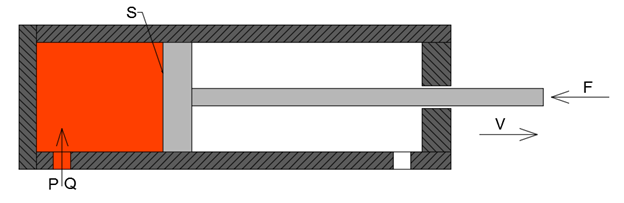

На рисунке представлена схема гидроцилиндра.
V=Q/S - скорость перемещения
Соответственно, зная требуемую скорость выдвижения гидравлического цилиндра, легко подсчитать нужный расход гидравлической станции:
Q=V*S - расход гидростанции
Для определения давления маслостанции воспользуемся тем-же рисунком. На шток поршня гидроцилиндра действует сила “F”. Эта сила, через шток передаётся на поршень цилиндра. Для поддержания системы в состоянии равновесия, с другой стороны действует давление “P” создаваемое гидростанцией, оно будет прямо пропорционально нагрузке “F” и обратно пропорционально площади поршня гидроцилиндра “S”:
P=F/S - давление гидравлической станции
При расчёте все единицы должны быть использованы в системе “СИ”.
Определение расхода и давления гидростанции при использовании в качестве гидродвигателя гидравлического мотора.
Гидромотор - гидромашина преобразующая гидравлическую энергию в механическую. Основными характеристика гидромотора являются частота вращения и преодолеваемый момент. По аналогии с гидроцилиндром, на частоту вращения гидромотора влияет расход гидравлической станции “Q” и рабочий объём гидромотора “Vм”. Скорость вращения гидромотора “n” прямо пропорциональна подаче маслостанции и обратно пропорциональна рабочему объёму мотора:
n= Q/Vм – частота вращения вала гидромотора
Крутящий момент на валу гидромотора можно определить по формуле:
M=(Vм*P)/(2*π) -крутящий момент на валу гидромотора
Отсюда выразим “P”
P=M*2*π/Vм -давление гидравлической станции
Определение мощности гидравлической станции.
Теперь, зная нужные параметры давления и расхода гидростанции можно подсчитать ее полезную мощность:
N=P*Q*Ϧ – мощность станции
Где Ϧ-КПД гидронасоса установленного на маслостанции (обычно установлен шестерённый гидронасос КПД не превышает 0.85).
Мощность получим в ватах, все единицы подставляем в системе “СИ”.
Определение мощности приводного двигателя станции.
Зная полезную мощность маслостанции, определяем требуемую мощность силового агрегата. Она будет равняться полезной мощности гидростанции. Выбираем наиболее близкие стандартные значение мощности силовых агрегатов округлённые в большую сторону.
Ознакомиться с вариантами гидравлических станций предлагаемых нашей компанией можно в разделе каталога. Если не нашли подходящего варианта можно заказать спроектировать и изготовить гидравлическую станцию по вашему техническому заданию.
